Nieuwe technische voorlichting hemelwaterafvoer

Bij het WTCB wordt momenteel nog koortsig verdergewerkt aan een nieuwe Technische Voorlichting over het ontwerp en de dimensionering van hemelwaterafvoerinstallaties. Bedoeling is om één en ander te actualiseren en in overeenstemming te brengen met de norm NBN EN 12056-3 uit 2000.
Op een aantal vlakken is het nog koffiedik kijken, maar onlangs werd al een tipje van de sluier opgelicht op een drietal infosessies in Kortrijk, Geel en Gembloux.

We geven een beknopt overzicht aan de hand van een viertal thema’s.

1. De berekening van het af te voeren debiet

Als basisformule wordt gehanteerd : Q = r x A x C
waarbij :

Q = af te voeren debiet (l/s)
r = regenintensiteit (l/s.m2)
A = dakoppervlakte (m2)
C = afvoercoëfficiënt (1)

De regenintensiteit (r) wordt voor het volledig Belgisch grondgebied bepaald op 0,05 l/s.m2. Er wordt een uitzondering voorzien in het geval er een systeem van noodafvoeren aanwezig is die aangesloten is op een afzonderlijke afvoerinstallatie die uitmondt boven het maaiveld. In dat geval kan de normale installatie berekend worden op een intensiteit van 0,03 l/s.m2.

Bij de bepaling van de dakoppervlakte wordt rekening gehouden met de horizontale projectie van het dak. Daarnaast wordt ook de oppervlakte van de aangrenzende gevels in meer of mindere mate meegenomen bij deze berekening. Afhankelijk van het aantal aanpalende gevels worden hiervoor verschillende formules gehanteerd.

3. Dimensionering volgens NBN EN 12056-3

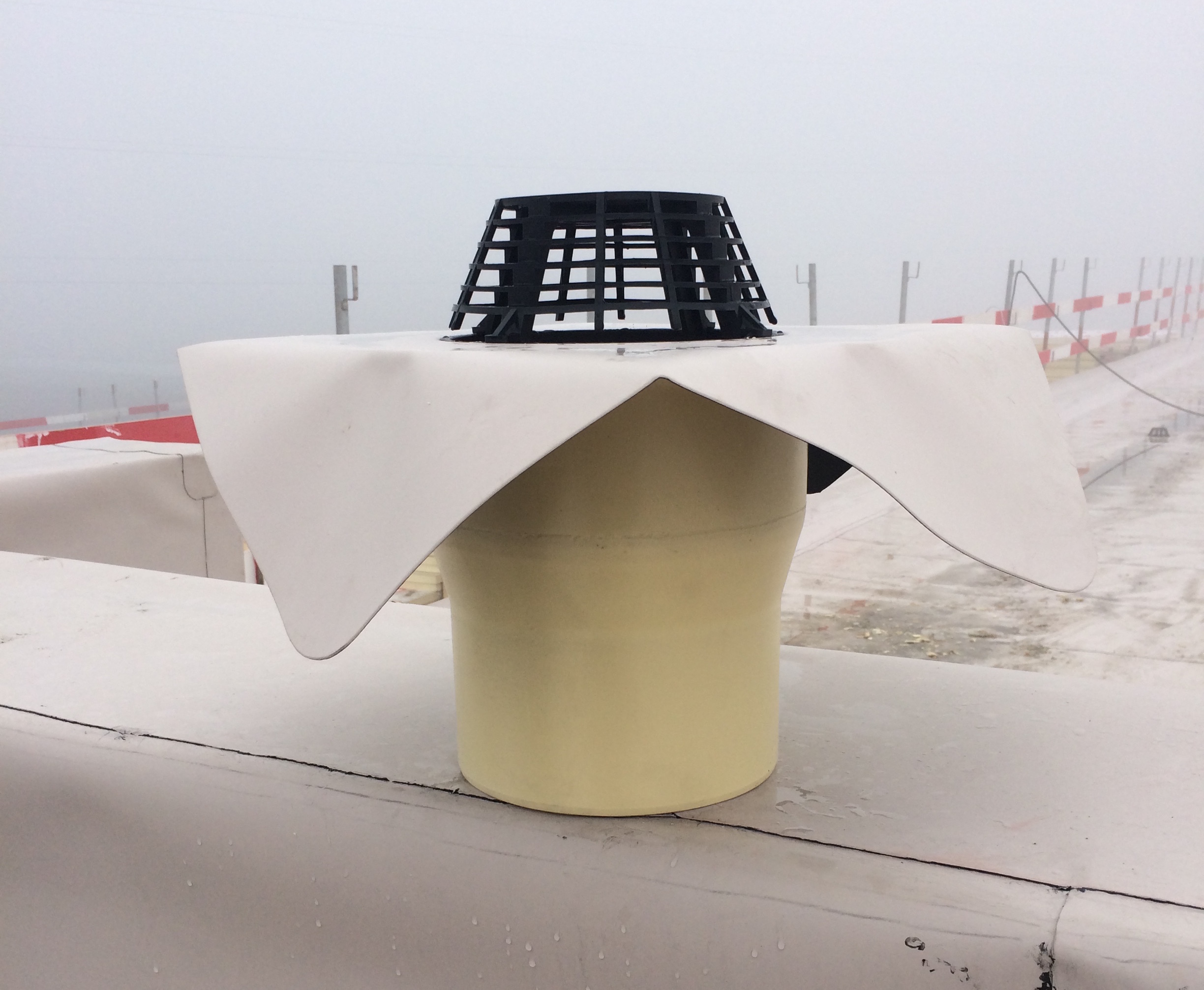

In de nieuwe Technische Voorlichting worden de nodige vraagtekens geplaatst bij vuistregels zoals “1 cm/m2”. Er wordt nu immers ook rekening gehouden met de toegelaten waterhoogte op het plat dak, waardoor toepassing van deze vuistregel in het merendeel van de gevallen onaanvaardbare risico’s inhoudt. Aan de andere kant blijkt dat bij conische dakkolken de afvoercapaciteit groter is bij kleinere diameter, waardoor ofwel bespaard kan worden op het aantal dakkolken ofwel door afvoerbuizen met een kleinere diameter te gebruiken. Een SitaStandard DN125 haalt bijvoorbeeld een afvoercapaciteit tot 15,8 l/s, waardoor je met één dakkolk voldoende hebt voor de afwatering van een dakvlak van 320 m2 !

4. Noodafvoer niet verplicht

Ook in de nieuwe Technische Voorlichting blijft noodafvoer een aanrader, maar geen verplichting, dit in tegenstelling tot sommige buurlanden, zoals Duitsland, waar een apart noodafvoersysteem opgelegd wordt. Er kan volstaan worden met het voorzien van spuwers met een signaalfunctie indien vier voorwaarden vervuld zijn:

• Het gaat om gewone gebouwen
• Het hemelwaterafvoersysteem houdt rekening met een intensiteit van 0,05 l/s.m2 en met de toegelaten waterhoogtes
• Het dak wordt normaal onderhouden
• Terugstuwing van de riolering is onmogelijk.

De realiteit leert ons dat alvast de twee laatste voorwaarden in België niet altijd evident zijn, zodat een noodafvoersysteem met aparte afvoerinstallatie minstens het overwegen waard is.

Sita-Bauelemente is partner van De Vijfde Gevel en is al meer dan 40 jaar gespecialiseerd fabrikant van geïsoleerde dakkolken. We staan u graag bij voor het ontwerp en de dimensionering van het hemelwaterafvoersysteem voor grote en kleine projecten.
